VAATQ11

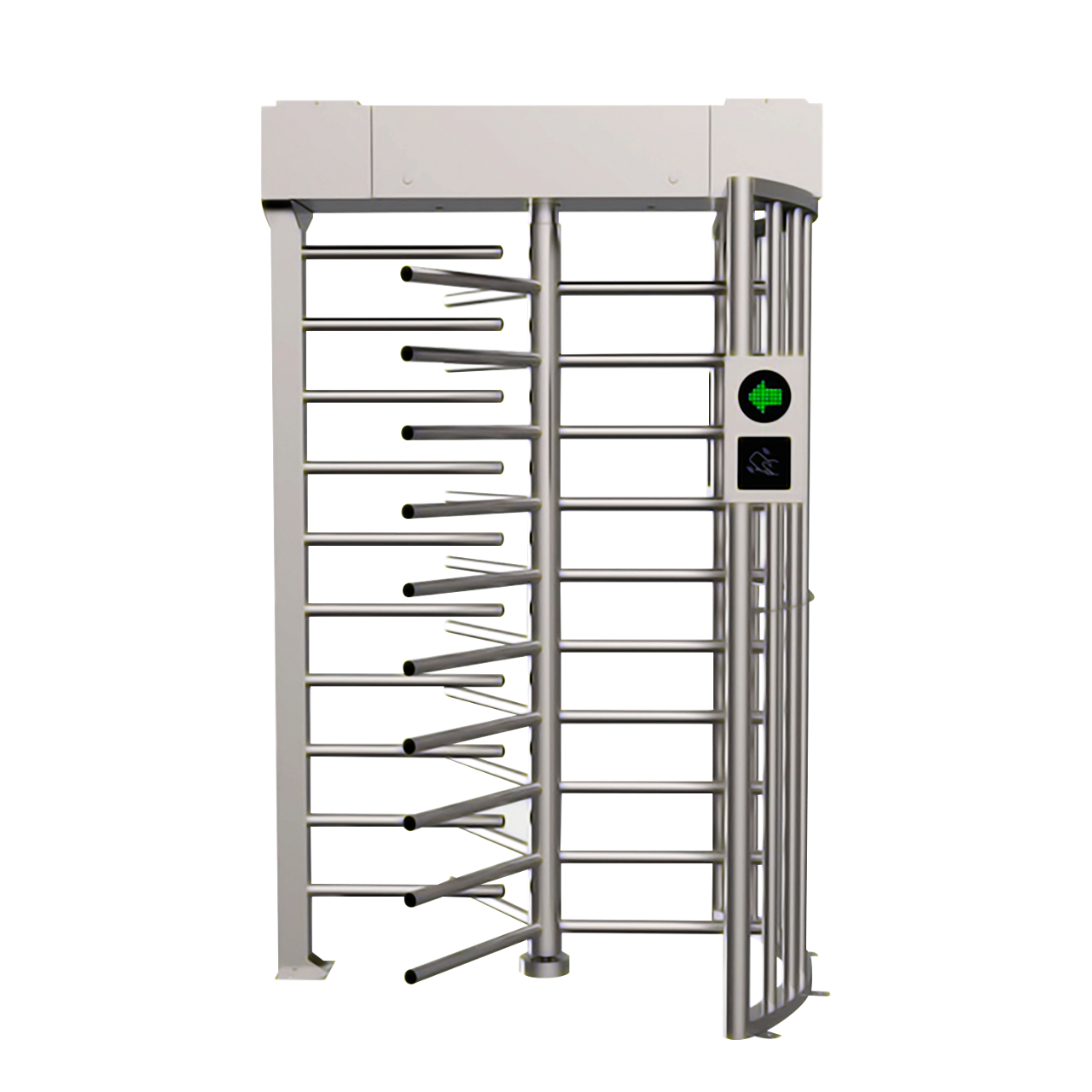

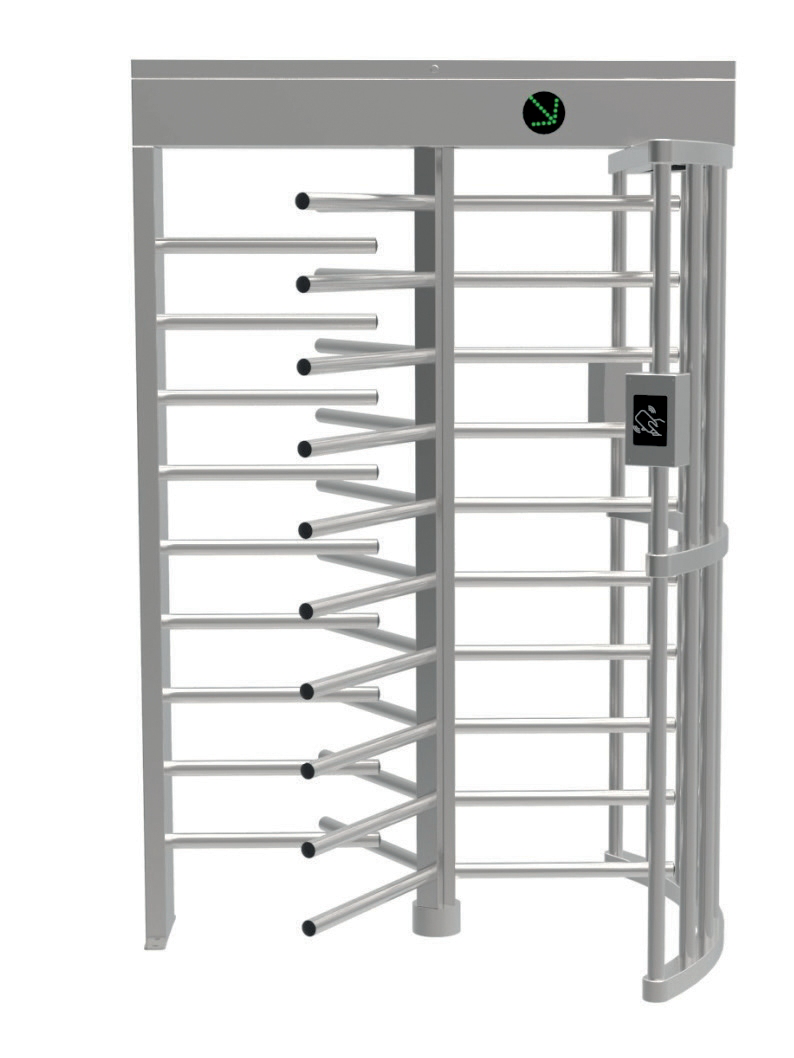

Barreira tipo torniquete à prova de tempo
SOBRE O TORNIQUETE VAATQ11
• Construída em aço inox 304, espessura 1,5mm, cortado a laser
• Barreiras tipo torniquete com corpo e rotor em aço inoxidável
• Braços em aço inoxidável, dispostos em ângulo de 120º
• Mecanismo simples (uma passagem)
• Bidirecional
• 2 pictogramas para orientação dos usuários
• Mecanismo “heavy duty” para funcionamento 24h
• Componentes industriais de alta durabilidade
• À prova de tempo
MODO DE OPERAÇÃO
• Passagem bidirecional
• Passagem livre na direção configurada (opcional)
• Sempre liberada ou sempre travada
GARANTIA
O Torniquete VAATQ11 possui garantia de um ano contra vícios de qualidade e defeitos de fabricação.
| ESPECIFICAÇÃO | |
|---|---|
| Tipo | Barreira torniquete |
| Dimensões (mm) | 1400 x 1200 x 2250mm |
| Tempo de destrave | 0,2 s |
| Taxa de passagem | 30 pessoas / min. |
| Largura de passagem | 650 mm |
| Entrada de alimentação - fonte | 100 a 240 VCA |
| Tensão de operação | 24 VCC |
| Frequência | 50 a 60 Hz |
| Drive eletromagnético | DC |
| Ambiente | -25°C a +70° |
| Nível de proteção | IP56 |
| Consumo máximo | 35W |
| Entrada aux. | 12VCC |
| Peso bruto (por corpo) | 210 Kg |
| Certificação | CE |
| Construção | |
|---|---|
| Estrutura | - Tipo tubular, 100% construído em aço inox AISI 304 1,5mm de espessura cortadas à laser; - Estrutura robusta, sem deformações devido às tensões de trabalho de liberação e bloqueio de acesso, garantindo a segurança dos usuários mesmo em caso de má utilização; |
| Acabamento | - Em aço inox escovado de baixa rugosidade; - Braços tubulares em aço inox; - Painéis em plástico ABS para fixação de leitores e antenas RFID, com suporte universal; - Acabamento do(s) pictograma(s) em acrílico escurecido; |
| Peso | Mod simples: 210 Kg | Mod duplo: 360 Kg |

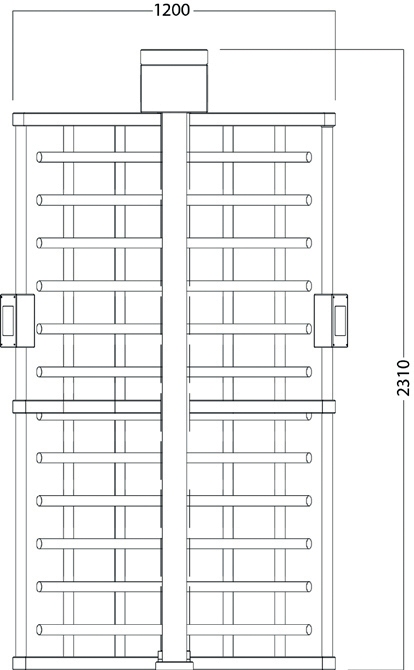

| Dimensões (mm - PxAxL) | Mod simples: 1200 x 2250 x 1400 (1280 x 2250 x 1400 considerando os painéis dos leitores) Mod duplo: 1200 x 2250 x 2100 (1280 x 2250 x 2100 considerando os painéis dos leitores) |
| Vão de passagem | 650mm |
| Acesso ao equipamento | Tampa superior para acesso ao mecanismo e eletrônica. |
| Elemento de bloqueio | 3 conjuntos de braços tubulares em aço inox dispostos a 120 graus, com mecanismo giratório. |

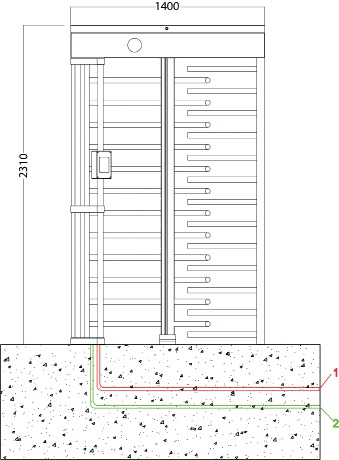

| Acesso infraestrutura | Pela base do equipamento, proveniente do piso. |

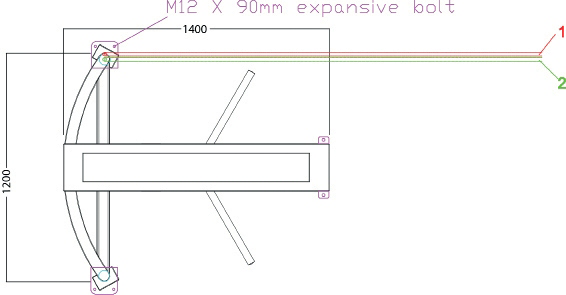

| Fixação | Através de elementos de fixação por ancoragem mecânica da estrutura do equipamento ao piso. |
| Índice de proteção IP | IP56 |
| MCBF | 5.000.000 de ciclos entre falhas |
| Modelos | Simples e duplo |
| Taxa de passagem | Simples: Até 30 pessoas por minuto Duplo: Até 60 pessoas por minuto |
| Características Elétricas | |
|---|---|
| Alimentação | 110 ou 220V AC, F/N/T ou F/F/T, 50 ou 60Hz |
| Proteção | - Disjuntor bipolar fornecido; - Fonte com proteção contra curto-circuito na saída DC; - Carcaça aterrada. |
| Fonte | 90~240V AC, 50/60Hz, full range Alojada dentro do equipamento, com acesso pela tampa superior. |
| Consumo | Mod simples: 35W Mod duplo: 70W |
| Interface com usuários | |
|---|---|
| Estrutura | - Estrutura com extremidades arredondadas, minimizando o risco de acidentes com usuários. - Leitores e pictogramas dispostos nas colunas junto ao acesso de usuários, posicionados na vertical; - Pictogramas superiores indicadores de modo de operação (sentido permitido/proibido) opcionais. |
| Sentido de passagem | Modo bi-direcional, somente saída ou somente entrada. |
| Elemento de bloqueio | - Montagem em peça única, composta por 3 conjuntos de braços tubulares (pentes) dispostos na horizontal, bloqueando totalmente a passagem, permitindo acesso apenas por ambos os lados; - Vão de passagem com abertura de 120 graus entre os pentes e 650mm de largura, garantindo a correta ergonomia aos usuários; - Braços inferiores posicionados de forma a não colidir com o calcanhar dos usuários. |
| Contador de passagem | - Opcional, com possibilidade de usar 2 contadores, um para cada sentido; - Display LCD com 8 dígitos, bateria para operação de até 5 anos. |
| Indicadores visuais | - Pictograma eletrônico superior em leds de alto brilho, posicionado ao centro, com orientação horizontal, facilitando sua visualização pelo usuário no momento da tentativa de acesso. Indica a condição do bloqueio através de um X na cor vermelha e a liberação de acesso com setas na cor verde na direção permitida; - Opcional: Pictogramas eletrônicos superiores em leds de alto brilho, indicando o modo de operação do equipamento (sentido permitido/proibido). Posicionados na estrutura superior do equipamento, permitindo que os usuários visualizem à distância; - Opcional 2: Pictogramas tricolores. |
| Segurança | - Mecanismo tipo normalmente fechado, atuando os solenoides apenas quando o acesso for permitido, aumentando a longevidade do conjunto; Sem energia, o conjunto giratório fica livre, permitindo acessos sem bloqueios; - Acionamento de emergência: Mantém o conjunto giratório livre, permitindo acessos sem bloqueios; - Opcional: Mecanismo tipo normalmente aberto (NA.). Sem energia, o conjunto giratório fica livre, permitindo acessos sem controle. |
| Indicador sonoro | Bipe curto para comandos aceitos, longo para falhas e acionamentos indevidos. |
| Interface com EAC | |
|---|---|
| Leitores compatíveis | - Biométrico fingerprint, RFID, QR Code, Código de barras, reconhecimento facial e etc; - Fornecido com suportes para leitores RFID internos. |
| Acionamento | - Via contato-seco, com acionamento independente para cada direção; - Via comando RS-485; - Permite acionamento através de botões e controle remoto. |
| Feedback | Confirmação de passagem para cada sentido através de contato-seco ou comando RS-485. |
| Segurança | - Entrada para acionamento de emergência via contato-seco; - Comando via RS-485 para acionamento de emergência. |
| Chapa para montagem | Acomoda internamente ao equipamento, a chapa de montagem permite a inclusão de controladores e acessórios sem a necessidade de painéis e quadros externos. |
| Opcionais | |
|---|---|
| Cofre coletor | - Modelo externo, confeccionado em aço inox 304 com mesmo acabamento; - Permite que usuários visitantes depositem o cartão na abertura específica para este fim, com acionamento temporizado de solenoide para que o cartão permaneça em frente ao leitor de proximidade e garanta sua leitura. - Permite configuração de tempo de acionamento e retardo do solenoide; - Urna com capacidade para 200 cartões. |
| Componentes internos | |
|---|---|
| Mecanismo giratório | - Modo de operação normalmente fechado (N.F.), com liberação de giro através de duas solenoides individuais, uma para cada sentido; - Componentes de alta resistência, suportando altas tensões e forças de cisalhamento; - Mecanismo rolamentado em seu eixo e pontos de contato com os balancins; - Sistema suavizador de giro com desacelerador hidráulico, com regulagem de carga; - Monitoramento de giro através de sensor indutivo. Opcionais: - Mecanismo tipo NA (normalmente aberto). Ao cortar a energia, o conjunto de braços pode ser girado em qualquer direção, livremente; - Monitoramento de giro através de sensor óptico. |
| Controlador eletrônico | Fornecido por padrão. Alojado dentro do equipamento, com acesso pela tampa superior. Funções: - Controla o mecanismo do equipamento: acionamento de solenoides e monitoramento de sensores; - Acionamento de pictograma conforme condição de acionamento; - Monitoramento dos sensores do equipamento; - Tempo de passagem configurável - volta a bloquear o mecanismo após timeout; - Acionamento de emergência; - Fornece feedback de passagem para controladores de acesso (contato-seco e RS-485). |
