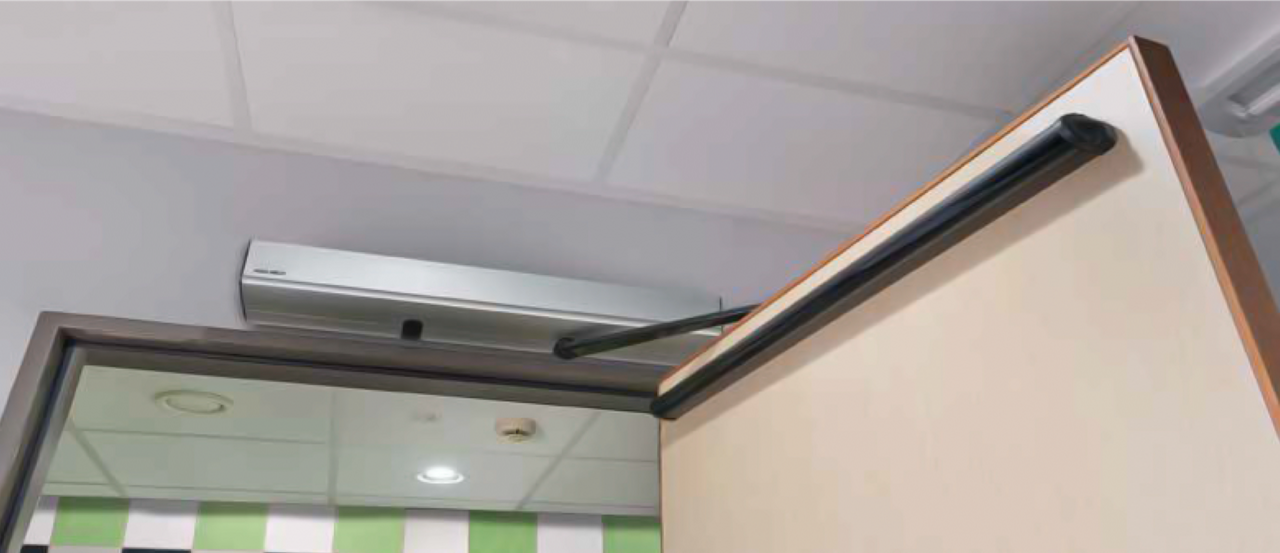

VSDO-200
Mecanismo de porta de batente
VSDO-200 pode ser montado em qualquer um dos lados da porta para uma ação de puxar ou empurrar e é adequado para portas simples ou duplas.
BAIXA ENERGIA
O VSDO-200 é um sistema eletromecânico e foi desenvolvido para estar em conformidade com as normas da América do Norte e da Europa e com os requisitos de portas elétricas de baixa energia.
SILENCIOSO E INTELIGENTE
O VSDO-200 está concebido para aplicações silenciosas com funções altamente inteligente.
Um funcionamento seguro, fiável e silencioso tornam-no a escolha ideal para portas em ambientes de cuidados de saúde, residências particulares, escritórios e serviços públicos nos quais baixos níveis de ruído e facilidade de acesso sejam fatores importantes.
Inclui funções inteligentes como “Empurrar e ir”, que abre a porta automaticamente quando empurrada manualmente a partir da posição de fecho e “Assistência elétrica”, que oferece uma assistência motorizada quando a porta é puxada manualmente.
A unidade de controlo inteligente oferece funcionalidades de valor acrescentado como controlos de portas duplas e bateria de reserva monitorizada para maior conveniência.
Outras funcionalidades de valor acrescentado são as funções inteligentes de fecho para maior segurança, sensores monitorizados e consumo baixo de energia.
| Especificações Técnicas | |
|---|---|
| Alimentação | 100-240 V CA, +10/-15%, 50/60 Hz |
| Consumo de energia | máx. 75 W |
| Voltagem auxiliar | 24 V DC, máx. 400 mA |
| Unidade de bateria de reserva monitorizada | 24 VCC |
| Ligação do fecho eletromecânico | 12 VCC máx. 500 mA ou 24 VCC máx. 250 mA |
| Temperatura ambiente | -20° C a +45° C |
| Umidade relativa (sem condensação) | máx. 85% |
| Peso máximo recomendado para a porta | 90 kg |
| Largura máxima da folha da porta | 1.200 mm |
| Inércia máxima recomendada | Peso da Porta x (Largura da Porta)²/3 |
| Para EMPURRAR (PUSH) | 45 kgm² |
| Para PUXAR (PULL) | 16 kgm² |
| Classe de proteção IP20 a ser instalado interna ou externamente com proteção adequada contra as condições climáticas | |
O VSDO-200 está em conformidade com as normas
- EN 16005 - UL 325
- EN 60335-2-103 - UL 228
- IEC 60335-1 - UL 10C
- IEC 60335-2-103 - EN 1634-1
CONCEÇÃO
O mecanismo funciona de forma eletromecânica. Abre com um motor e fecha com um motor e uma mola. As velocidades de abertura e fecho podem ser alteradas individualmente. O motor, a unidade de controlo, a engrenagem e a mola são combinados numa unidade compacta e montados no interior de uma cobertura. O sistema é ligado à folha da porta através de um sistema de braço de puxar ou de empurrar.
SISTEMAS DE BRAÇO
EMPURRAR - Sistema de braço de empurrar. O mecanismo é instalado na parede no lado oposto à abertura da porta. Ângulo de abertura da porta ajustável até 110°.
PUXAR - Sistema de braço de puxar O mecanismo é instalado na parede no mesmo oposto da abertura da porta. Ângulo de abertura da porta ajustável até 110.
ST-V/H - Sistema de braço de puxar. Utilizado em condições de vento forte quando o mecanismo é instalado na parede no mesmo lado da abertura da porta. Ângulo de abertura da porta ajustável até 95°.
Extensões do eixo - Permitem que o mecanismo seja montado mais alto na parede ou no braço mais abaixo da folha da porta.
MODELOS
Mecanismo para portas simples – um motor e uma unidade de controlo instalados sob uma cobertura.
Mecanismo para portas duplas – dois motores com unidades de controlo instalados sob a mesma cobertura para funcionamento de duas portas.
AJUSTES
• Intervalo de abertura e fecho: variável entre 3 e 6 segundos.
• Tempo de posição aberta: 1,5 - 30 segundos.
| Equipamento de série | |
|---|---|
| Cobertor | Prata de alumínio anodizado |
| Placas das extremidades | Chapa de aço pintada de preto |
| Dimensões: | - Comprimento 716 mm |
| - Altura 110 mm | |
| - Profundidade 130 mm | |
| Unidade de controlo CU-ESD | Com possibilidade de ligação de unidades de ativação manuais e automáticas, interruptores de posição e detetores de presença sobre a cabeça (OPD) |
| Empurrar e ir | |
| Assistência elétrica | |
| Acessórios e opções |
|---|
| Unidade de extensão EXU-SI - Utilizada se forem necessárias funções adicionais, por exemplo, fecho eletromecânico, seletor de programas, bateria de emergência, abertura/fecho da função de encerramento, abertura por chave e impulso exterior |
| Unidade de extensão EXU-SA - Possui entradas para sensores montados nas portas monitorizados ou não monitorizados, que podem fornecer impulsos de presença e/ou detecção de presença. Uma saída de relé para erro ou indicação da porta também está integrada |
| Cabo de sincronização - Utilizado em portas duplas para selecionar a ordem de abertura e fecho |
| Unidade de bateria de reserva |
| Dispositivos para proteção dos dedos |
| Unidades de ativação manuais e automáticas |
| Sensores de impulsos e detecção de presença |
| Seletores de programas |
| Seletores de programas |
