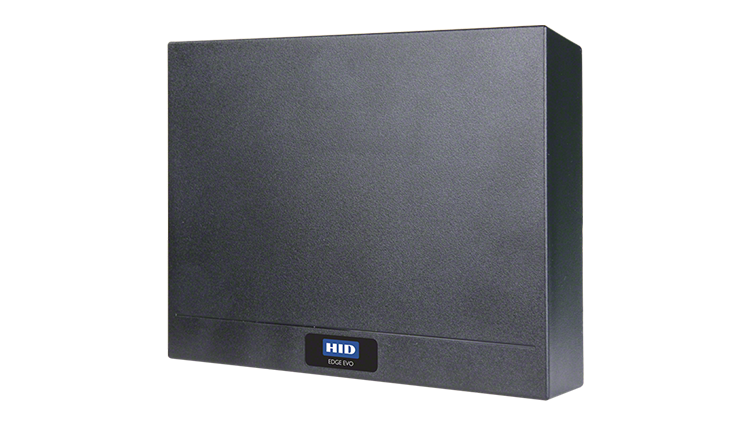

EDGE EVO EH400-K
?fmt=png-alpha&bfc=on)
Controlador de acesso em rede para uma única porta com Power Over Ethernet
As Soluções de Acesso em Rede da ASSA ABLOY oferecem uma plataforma de desenvolvimento de arquitetura aberta que permite aos parceiros de software implementem uma ampla variedade de sistemas de controle de acesso versáteis que protegem os investimentos em hardware de seus clientes.
Como parte da família de Soluções da ASSA ABLOY, o EDGE EVO® EH400-K é um painel de controle de acesso de porta única que permite instalação econômica e funcionalidade de controle de acesso de alto desempenho.
O EH400-K toma decisões locais sobre portas e pode interagir com um leitor Wiegand/Relógio e Dados e um (ou dois) leitores Hi-O iCLASS. Um leitor Wiegand/Relógio e Dado adicional pode ser conectado usando um Módulo de Interface Hi-O separado. O EH400-K pode ser montado em caixas elétricas de entrada simples ou dupla e tem aproximadamente o tamanho de uma caixa elétrica de entrada tripla. O EH400-K possui um tamper óptico e interface com 4 entradas discretas e 2 saídas (fechadura e auxiliar).
À medida que as necessidades dos clientes mudam com o tempo e novas soluções de fornecedores de software entram no mercado, as soluções EDGE EVO permitem a substituição do software da central sem a necessidade de visitar o painel de controle de acesso, reduzindo os custos de troca.
As soluções EDGE EVO são criadas para administração de sistemas no local, bem como soluções externas orientadas a serviços, dependendo da solução completa do fornecedor de software OEM.
RECURSOS
• Fornece uma infraestrutura de hardware/firmware completa e totalmente funcional para sistema host de software de controle de acesso IP.
• Suporta Power Over Ethernet (PoE), permitindo uma instalação econômica utilizando a infraestrutura de rede existente.
• Armazena um banco de dados completo de controle de acesso e configuração para uma porta com um ou dois leitores e 125.000 portadores de cartão.
• Fornece processamento de controle de acesso, funcionalidade de host e alimentação para uma única porta, incluindo um ou dois leitores, fechadura, status da porta, dispositivo de solicitação de saída e sirene auxiliar.
• Utiliza jumpers integrados para selecionar alimentação de 12 ou 24 VCC para fechaduras e saída AUX ao alimentar o dispositivo por PoE ou 24 VCC.
• Fornece barramento de porta criptografado usando a tecnologia Hi-O para que o controlador, leitores e componentes da porta habilitados para Hi-O se comuniquem com segurança.
• Conecta-se ao host e a outros dispositivos em uma rede TCP/IP.
• Recebe e processa comandos em tempo real do aplicativo de software do host, enquanto relata todas as atividades ao host. Armazena em buffer até 99.999 transações.
• Oferece operação offline totalmente funcional quando não estiver se comunicando ativamente com o software de controle de acesso do host.
• Interface com um ou dois leitores compatíveis com Hi-O e um leitor Wiegand ou Clock-and-Data (expansível para dois).
• Acessórios espaçadores e de montagem reversa (vendidos separadamente).
| Especificações | |
|---|---|
| Modelo (e nº da peça) | EH400-K (82000CKE1A) |
| Encaixes de instalação | Caixa elétrica simples padrão EUA e padrão UE / APAC 60mm |
| Dimensões | 6.1” W x 4.8” H x 1.5” D (154.9 mm x 122.5 mm x 37.1 mm) |
| Peso | 11.3oz (320g) |
| Material do Gabinete | Policarbonato UL94 |
| Indicadores Áudio / Visual | Dois LEDs na porta RJ-45 para rede; bip para inicialização e violações |
| Temperatura de operação | 32º a 122º F (0º a 50º C) |
| Umidade de operação | Umidade relativa de 5% a 95%, sem condensação |
| Portas de comunicação | Ethernet (10/100), Hi-O CANbus, Wiegand ou Clock-and-Data |
| Compatível com cartões de 13,56 MHz | Aplicativo HID iCLASS de 13,56 MHz, ISO14443A CSN |
| Compatível com cartões 125 MHz | HID, Prox, Indala, AWID, EM4102 (Suporte Simultâneo) |
| Certificações | UL294 (US) Componentes Listados, CSA 205 (Canadá), FCC Classe B (US), CE; EN 300 330, EN 301 489-3, EN 50130-4 (UE), C-Tick; AS/NZS 4268 (Austrália, Nova Zelândia), IC: ICES-003 Classes B (Canadá), CE (UE), SRRC (China), KCC (Coréia), NCC (Taiwan), iDA (Cingapura), RoHS |
| Garantia | Garantia contra defeitos de material e mão de obra por 18 meses (Consulte a política de garantia completa para mais detalhes). |
| Fonte de alimentação | |
| Entrada DC (MAX) @ PoE | 14,4W (300mA @ 48VDC) |
| Entrada DC @ AUX +12VDC | 18W (1500mA @ 12VDC) |
| Entrada DC (MAX) @ AUX +24VDC | 36W (1500mA @ 24VDC) |
| Potência de Entradas Supervisionadas (MAX) | 0,025W (5mA sink, 5V nominal) O até +5VCD Ref |
| Potência de Saída (MAX) para todo o sistema e equipamentos de campo individuais | |
| Entrada DC @ PoE | 9,6W |
| Entrada DC @ AUX +12VDC | 14,4W |
| Entrada DC @ AUX +24VDC | 28,8W |
| Hi-O CANbus Voltagem de Saída, Entrada DC = PoE | 24VDC |
| I-O CANbus Voltagem de Saída, Entrada DC = AUX + VDC | AUX + VDC |
| Potência de saída (MAX) para dispositivos de campo individual, Entrada DC = PoE | |
| Dispositivo Hi-O em CANbus | 9,6W (400mA @ 24VDC) |
| Wiegand / Leitor C&D | 7,1W (580mA @ 12.25VDC) |
| Saída Molhada (@12VDC) | 6,9W (580mA @ 12VDC) |
| Saída Molhada (@24VDC) | 8,6W (360mA @ 24VDC) |
| Potência de saída (MAX) para dispositivos de campo individual, Entrada DC = 12 VDC | |
| Dispositivo Hi-O em CANbus | 14,4W (1200mA @ 12VDC) |
| Wiegand / Leitor C&D | 3,9W (320mA @ 12.25VDC) |
| Saída Molhada (@12VDC) | 8,4W (700mA @ 12VDC) |
| Potência de saída (MAX) para dispositivos de campo individual, Entrada DC = 24 VDC | |
| Dispositivo Hi-O em CANbus | 28.8W (1200mA @ 24VDC) |
| Wiegand / Leitor C&D | 7.3W (600mA @ 12.25VDC) |
| Saída Molhada (@24VDC) | 16.8W (700mA @ 24VDC) |
| Classificação do Relé | |
| Classificação do Relé de contato (Saída Seco 2A @ 30VDC) | 2A @ 30VDC |
