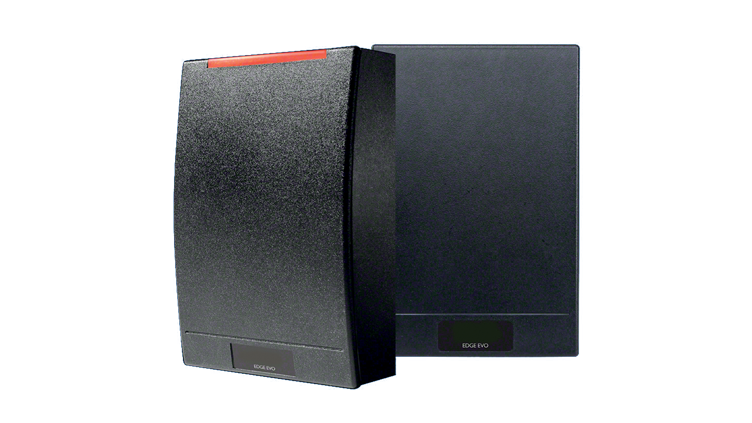

EDGE EVO Solo ESHRP40-K

Controlador ESHRP40-K
Controlador ESHRP40-K

Controlador / Leitor e Módulo de Rede Leitor de Sistema de Controle de Acesso de Porta Única



Multitecnologia & Tecnologia IP.

O Controlador/Leitor e Módulo EDGE EVO® Solo ESHRP40-K é uma solução de controle de acesso independente (standalone), de porta única, habilitada por IP e elevado custobenefício, que leva a inteligência diretamente para a porta.

O EDGE EVO Solo permite alimentar todos os dispositivos em torno da porta usando Power over Ethernet (PoE), reduzindo significativamente os custos totais de instalação de porta ao eliminar a necessidade de instalar uma fonte de alimentação independente.

O EDGE EVO Solo também utiliza cabos CAT5 menos dispendiosos se comparados ao tradicional cabeamento estruturado.

Como as interfaces de usuário com o controlador utilizam um navegador web padrão, não há necessidade de instalar software no PC.

Após conectar o controlador à rede LAN, ele obtém o seu endereço IPv4 usando endereço DHCP ou Static.

O usuário simplesmente digita o endereço IP no navegador web, que inicia uma conexão segura com o painel independente (stand-alone).

O painel All-in-One da porta fornece uma fácil interface de usuário na qual o administrador do local pode adicionar informações de usuário, modificar os direitos de acesso, gerar relatórios de histórico, monitorar a atividade da porta e garantir administração geral do controlador.

A interface de usuário fácil de usar permite vários e simples recursos de gerenciamento de controlador de acesso. A solução também permite o controle de acesso eletrônico para locais com uma ou duas portas e com dezenas ou centenas de cartões.

O controlador e leitor embarcado garante a interoperabilidade com credenciais iCLASS® e as credenciais de proximidade HID Prox de 125 kHz existentes. O controlador/leitor é montado em ambiente interno numa caixa elétrica simples padrão EUA ou padrão UE/APAC 60mm redonda ao lado da porta. O controlador/leitor fica conectado a um módulo de interface IO instalado em local seguro (teto, lado seguro da porta) utilizando um barramento de 4 fios.

O IO da porta termina no módulo de interface em local seguro. Já é preparado para receber um segundo leitor Wiegand ou o Hi-O iCLASS.

Desenvolvido sobre a plataforma de desenvolvimento OPIN® da HID Global, o EDGE EVO Solo pode ser remotamente reconfigurado através do navegador web passando de operação independente (standalone) para um controlador de sistema em um ambiente host de múltiplos controladores.

Opções de Instalação

Controlador/Leitor são indicados apenas para uso em locais internos. Montagem interna em:

• Caixa elétrica simples padrão EUA

• Caixa elétrica padrão UE APAC 60mm redondo

• O Módulo Wiegand/Porta é instalado numa área ambientalmente proitegida e segura

• Acessório para instalação invertida para instalação

embutida em gabinete.



Relés de saída secos/molhados sem tranca para:

• 1 fechadura de porta

• 1 dispositivo auxiliar: alarme contra porta bloqueada/ forçada, alarme de shunt host offline (falha de comunicação), ou uso geral.



Entradas para

• Botão de monitoramento da porta*

• Botão de solicitação de saída

• Monitor de falha de AC

• Monitor de falha de bateria

• Violação do gabinete (Enclosure Tamper)

RECURSOS

• Custo Benefício

Utiliza Power over Ethernet (PoE) para alimentar o leitor e a fechadura. Elimina, em muitas situações, a necessidade de uma fonte de alimentação independente.

• Gerenciamento Remoto

Gerido pela rede através de um navegador web padrão. Não exige instalação de software.

• Inclui Leitor multiCLASS

Gerido pela rede através de um navegador web padrão. Não exige instalação de softwares.

• Escalável

Pode ser reconfigurado remotamente através do navegador web passando de operação independente (stand-alone) para um controlador de sistema em um ambiente host de múltiplos controladores.

• Interface do Usuário Embarcada

Sem necessidade de software externo.

• Gerenciado remotamente usando o navegador da web padrão.

• Conecta-se a qualquer leitor Wiegand ou Hi-O

Suporta até dois leitores (a compra de placas adicionais pode ser necessária).

• Segurança do Navegador da Web

Utiliza SSL 3.0 (Secure Socket Layer) e TLS 3.1 (Transport Layer Security) para estabelecer uma conexão segura com o navegador da web.

• Configuração de Rede

Opera em qualquer rede DHCP ou Static IP para instalação tipo plug and play.

• Suporte em Vários Idiomas

Suporta os seguintes idiomas: inglês, francês, alemão, espanhol (internacional), russo, português (Brasil), italiano, chinês (simplificado), japonês, coreano, holandês e turco.

• Página de Interface do Usuário All-in-One

O “Painel da Porta” acessa comandos de porta, status, alarmes e eventos recentes de todas as telas.

• Backup e restauração de dados a partir do PC do usuário.

• Firmware atualizável pelo usuário.

• Gerencia transações apenas com cartão, apenas com PIN, e com cartão e PIN.

• Gerencia até 1000 usuários de cartão / credenciais.

• Gerencia 8 horários e 3 intervalos por dia.

• Visualiza os últimos 5000 eventos.

• Geração padronizada de relatórios, incluindo exportação em CSV.

• Primeira pessoa a entrar (snow day) e horários de supressão de PIN.

• Power over Ethernet (PoE) 802.3af integrado, com 9,6 W disponível para leitores, dispositivos de campo externos e hardware de travamento.

• Relés de contato secos ou molhados para portas, incluindo fonte auxiliar de 12 ou 24 Volts (VDC) no relé de travamento.

• Interface com hardware Hi-O e leitores compatíveis com Hi-O possibilitam instalação rápida e inteligente.

Leitores de controle de acesso

• Até 2 leitores

• 1 leitor integrado já incluido

• 1 leitor Wiegand ou Hi-O iCLASS adicional*



Leitores de controle de acesso

• Até 2 leitores

• 1 leitor integrado já incluido

• 1 leitor Wiegand ou Hi-O iCLASS adicional**



Fácil interface

• Conector RJ-45 para Ethernet TCP/IP (10/100 Mbps)

• Parafusos de desconexão rápida para conextores do terminal

• Fácil atualização do software via interface do navegador

• Fácil upgrade para uma solução de software hospedado através da interface de rede

Especificações
Modelo (e nº da peça) ESHR40-K (83215CK100)
Encaixes de instalação Caixa elétrica simples padrão EUA e padrão UE / APAC 60mm
Dimensões - EHRP40 3,3” L x 4,8” A x 1,2” P (83,9 mm x 122,2 mm x 30,5 mm)
Dimensões - EDWM-M 3,3” L x 5,0” A x 1,5” P (84,0 mm x 127,0 mm x 37,0 mm)
Peso - EHRP40 6,3oz (180g)
Peso - EDWM-M 5,6oz (160g)
Material do Gabinete Policarbonato UL94
Indicadores Áudio / Visual Dois LEDs na porta RJ-45 para rede; bip para inicialização e violações
Temperatura de operação 32º a 122º F (0º a 50º C)
Umidade de operação Umidade relativa de 5% a 95%, sem condensação
Portas de comunicação Ethernet (10/100), Hi-O CANbus, Wiegand ou Clock-and-Data
Compatível com cartões de 13,56 MHz Aplicativo HID iCLASS de 13,56 MHz, ISO14443A CSN
Compatível com cartões 125 MHz HID, Prox, Indala, AWID, EM4102 (Suporte Simultâneo)
Certificações UL294 (US) Componentes Listados, CSA 205 (Canadá), FCC Classe B (US), CE; EN 300 330, EN 301 489-3, EN 50130-4 (UE), C-Tick; AS/NZS 4268 (Austrália, Nova Zelândia), IC: ICES-003 Classes B (Canadá), CE (UE), SRRC (China), KCC (Coréia), NCC (Taiwan), iDA (Cingapura), RoHS
Garantia Garantia contra defeitos de material e mão de obra por 18 meses (Consulte a política de garantia completa para mais detalhes).
Fonte de alimentação
Entrada DC (MAX) @ PoE 14,4W (300mA @ 48VDC)
Entrada DC @ AUX +12VDC 18W (1500mA @ 12VDC)
Entrada DC (MAX) @ AUX +24VDC 36W (1500mA @ 24VDC)
Potência de Entradas Supervisionadas (MAX) 0,025W (5mA sink, 5V nominal) O até +5VCD Ref
Potência de Saída (MAX) para todo o sistema e equipamentos de campo individuais
Entrada DC @ PoE 7,7 W
Entrada DC @ AUX +12VDC 12,8 W
Entrada DC @ AUX +24VDC 26,3 W
Hi-O CANbus Voltagem de Saída, Entrada DC = PoE 24VDC
I-O CANbus Voltagem de Saída, Entrada DC = AUX + VDC AUX + VDC
Potência de saída (MAX) para dispositivos de campo individual, Entrada DC = PoE
Dispositivo Hi-O em CANbus 7,7W (320mA @ 24VDC)
Wiegand / Leitor C&D 7,1W (580mA @ 12,5VDC)
Saída Molhada (@12VDC) 6,9W (580mA @ 12VDC)
Saída Molhada (@24VDC) 8,6W (360mA @ 24VDC)
Potência de saída (MAX) para dispositivos de campo individual, Entrada DC = 12 VDC
Dispositivo Hi-O em CANbus 26,3W (1095mA @ 24VDC)
Wiegand / Leitor C&D 8,4W (700mA @ 12VDC)
Saída Molhada (@12VDC) 8,4W (700mA @ 12VDC)
Saída Molhada (@24VDC) 16,8W (360mA @ 24VDC)
Classificação do Relé
Classificação do Relé de contato (Saída Seco 2A @ 30VDC) 2A @ 30VDC
