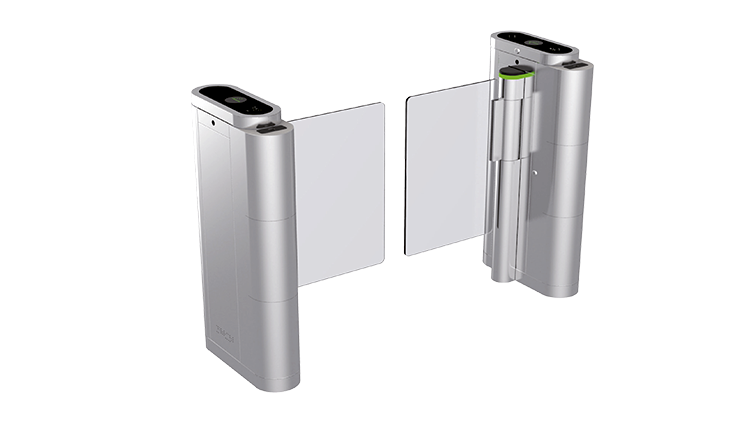

VAA-MSG04

Catraca tipo Mini Swing Gate

MODO DE OPERAÇÃO

• Construída em aço inox 304, espessura de 1,5mm escovado longitudinalmente, cortado a laser, resistente a elementos ácidos e alcalinos;

• Sensor óptico;

• Barreiras transparentes em policarbonato de segurança 10mm (opcional: policarbonato de segurança 15mm);

• Estrutura tipo monobloco, com tampas de acesso à eletrônica e a urna coletora de cartões (opcional), garantindo resistência a choques e vibrações;

• Bi-direcional;

• Modo sempre-fechado;

• Pictograma tricolor;

• Mecanismo “heavy duty” para funcionamento 24h;

• MCBF: 5 milhões.

MODO DE OPERAÇÃO

• Passagem simples na direção configurada

• Passagem bidirecional

• Passagem livre na direção configurada (opcional)

GARANTIA

A catraca VAAMSG04 possui garantia de um ano contra vícios de qualidade e defeitos de fabricação.

ESPECIFICAÇÃO
Tipo	Barreira tipo Swing Gate
Dimensões (mm)	Corpo (L x P x A): 992x480x790 \| 992x480x1090
Tempo de destrave	0,2 s
Taxa de passagem	20 pessoas / min.
Largura de passagem	600-900 mm
Entrada de alimentação AC	100 ~240V @ 50/60Hz
Potência	35W
Frequência	50 a 60 Hz
Temperatura ambiente	-20 a +60 °C
Nível de proteção	IP44
Peso bruto	35Kg

Construção
Gabinete	100% construído com chapas de aço inox AISI 304 1,2mm de espessura cortadas à laser. Sem parafusos ou elementos de fixação aparentes.
Acabamento	Gabinete em aço inox escovado. Porta transparente. Painel para leitores e pictograma em acrílico preto translúcido.
Peso	35Kg
Dimensões (mm - PxAxL)	480 (P) x 992 (A) x 230 (L) + porta. Dimensões opcionais de portas: 450 ou 900mm. Padrão 600mm.
Vão de passagem	600mm padrão. Opcionais 450mm e 900mm.
Acesso ao equipamento	Tampa superior protegida por chave. Painéis laterais removíveis após abertura da tampa superior.
Acesso ao cofre	Quando equipado com cofre coletor, é fornecido com gaveta para resgate dos cartões com acesso externo protegido por chave.
Elemento de bloqueio	Porta em acrílico transparente com 10mm de espessura. Opcional em policarbonato ou vidro temperado (a opção de vidro é ofertada apenas com largura de passagem de 450mm).
Acesso infraestrutura	Pela base do equipamento, por qualquer uma de suas colunas, proveniente do piso.
Fixação	Através de elementos de fixação por ancoragem mecânica do chassi do equipamento ao piso, com acesso pelos painéis laterais.
Índice de proteção IP	IP44
MCBF	5.000.000 de ciclos entre falhas.

Características elétricas
Alimentação	110 ou 220V AC, F/N/T ou F/F/T, 50 ou 60Hz
Proteção	- Disjuntor bipolar fornecido; - Fonte com proteção contra curto-circuito na saída DC; - Gabinete aterrado.
Fonte	90~240V AC, 50/60Hz, full range Alojada dentro do equipamento, com acesso pelo painel lateral
Consumo	35W

Interface com usuários
Gabinete	Estrutura com cantos arredondados, minimizando o risco de acidentes com usuários. Desenhado para formar pequenos corredores direcionando o fluxo de usuários para o elemento de bloqueio.
Elemento de bloqueio	Porta pivotante motorizada de acionamento suave, com velocidade ajustável para conforto e segurança dos usuários. Após conclusão de passagem ou desistência de acesso, a porta volta automaticamente para a posição de repouso (quando operando em modo sempre fechado); Atende aos requisitos da ABNT NBR 9050. Para acesso de cadeirantes, o equipamento deve ser equipado com portas de 900mm.
Indicadores visuais	- Pictograma eletrônico superior em leds de alto brilho com simbologia animada. Indica a condição do bloqueio através de um X na cor vermelha e direção de passagem com setas na cor verde na direção permitida; - Pictograma eletrônico inferior em led tricolor de alto brilho que permite visualização lateral aos usuários que se aproximam do equipamento: Cor azul: stand-by, aguardando comandos; Cor vermelha: alarme, tentativa de violação ou acesso não permitido; Cor verde: liberado para passagem - Os acabamentos para instalação de leitores RFID contam com serigrafia para orientação do usuário onde aproximar o cartão.
Segurança	Sensor óptico IR disposto horizontalmente para identificar a passagem de usuários e evitar que a porta se feche durante sua passagem; Mecanismo tipo NA, em caso de falta de energia, o vão de passagem fica livre.

Interface com EAC
Leitores compatíveis	Biométrico fingerprint, RFID, QR Code, Código de barras, reconhecimento facial e etc.
Acionamento	Via contato-seco, com acionamento independente para cada direção; Comunicação RS485; Permite acionamento através de botões e controle remoto.
Feedback	Confirmação de passagem para cada sentido (necessário módulo de monitoramento de passagem).
Segurança	Comando para liberação de emergência, mantém o equipamento aberto quando acionado. Pode ser interligado a sistemas de alarme e incêndio.

Componentes internos
Mecanismo motorizado	Motor DC Brushless, monitorado por encoder indutivo. Fornecido por padrão. Alojado dentro do equipamento, com acesso pelo painel lateral.
Controlador eletrônico	Funções: - Controla o mecanismo do equipamento, acionando o motor para abertura da porta conforme comando de liberação; - Acionamento dos pictogramas conforme condição de acionamento e sensores; - Monitoramento dos sensores do equipamento Modos de operação: Opções sempre fechado – mantém a porta fechada - Entrada e saída controladas; - Entrada controlada, saída livre (necessário sensor adicional); - Entrada livre, saída controlada (necessário sensor adicional); - Entrada e saída livres (necessário módulo sempre aberto); Opções sempre aberto – mantém a porta aberta (necessário módulo sempre aberto) - Entrada e saída controladas; - Entrada controlada, saída livre; - Entrada livre, saída controlada; - Entrada e saída livres;

Componentes internos

Mecanismo motorizado

Motor DC Brushless, monitorado por encoder indutivo.
Fornecido por padrão. Alojado dentro do equipamento, com acesso pelo painel lateral.

Controlador eletrônico

Funções:
- Controla o mecanismo do equipamento, acionando o motor para abertura da porta conforme comando de liberação;
- Acionamento dos pictogramas conforme condição de acionamento e sensores;
- Monitoramento dos sensores do equipamento

Modos de operação:
Opções sempre fechado – mantém a porta fechada
- Entrada e saída controladas;
- Entrada controlada, saída livre (necessário sensor adicional);
- Entrada livre, saída controlada (necessário sensor adicional);
- Entrada e saída livres (necessário módulo sempre aberto);

Opções sempre aberto – mantém a porta aberta (necessário módulo sempre aberto)
- Entrada e saída controladas;
- Entrada controlada, saída livre;
- Entrada livre, saída controlada;
- Entrada e saída livres;

Opcionais
Monitoramento de passagem	Módulo adicional para identificação de sentido de passagem.
Cofre coletor	Permite que usuários visitantes depositem o cartão na abertura específica para este fim, com acionamento temporizado de solenoide para que o cartão permaneça em frente ao leitor de proximidade e garanta sua leitura. Permite configuração de tempo de acionamento do solenoide e retardo. Urna com capacidade para 100 cartões.
Modo sempre aberto	Módulo de sensores adicionais para permitir o uso do equipamento em modo sempre aberto.
Sensor passagem livre	Sensor adicional para permitir acionamento automático de passagem livre com o equipamento operando em modo sempre fechado.
