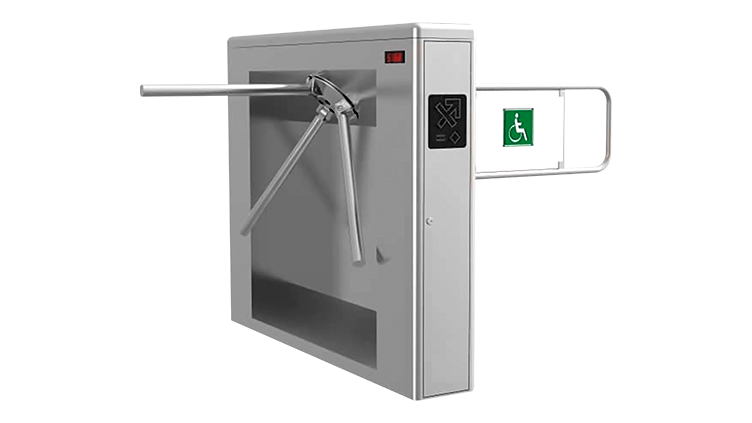

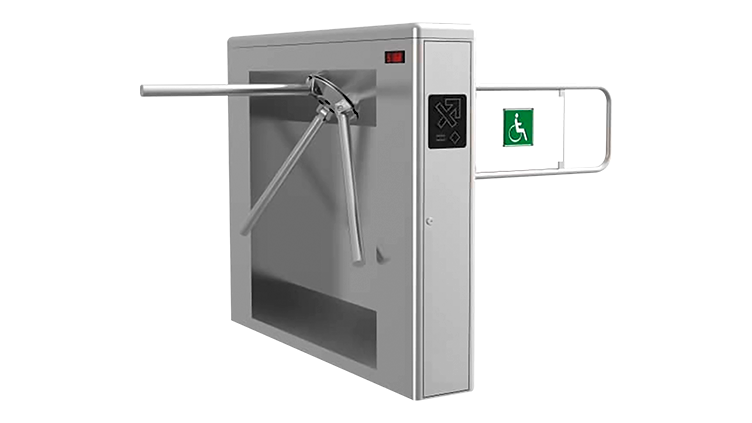

TRB09-HF

Catraca tipo balcão

SOBRE A CATRACA TRB09-HF

• Construída em aço inox 304, espessura 1,5mm, cortado a laser

• Sentido único ou bi-direcional, com saída livre

• Sistema suavizador de giro

• Indicador superior

• Indicadores laterais para orientação de fluxo

• Mecanismo “heavy duty” para funcionamento 24h

• Componentes industriais de alta durabilidade

MODO DE OPERAÇÃO

• Passagem simples na direção configurada;

• Passagem bidirecional;

• Passagem livre na direção configurada.

GARANTIA

A catraca TRB09-HF possui garantia de um ano contra vícios de qualidade e defeitos de fabricação.

ESPECIFICAÇÃO
Tipo	Catraca balcão semi-automática
Modelos	- Convencional – TRB09-HF - PCD – TRB09-HF-PCD - DUAL – TRB09-HF-DUAL
Dimensões (mm)	- STD: 1200 (P) x 980 (A) x 280 (L) + braço 514 mm; - PCD: 1200 (P) x 980 (A) x 400 (L) + porta 900 mm; - DUAL: 1200 (P) x 980 (A) x 400 (L) + braço 514mm + porta 900 mm
Tempo de destrave	0,2 s
Taxa de passagem	30 pessoas/ min.
Largura de passagem	550mm/900mm
Entrada de alimentação-fonte	100 a 240 VCA
Tensão de operação	24 VCC
Frequência	50 a 60 Hz
Drive eletromagnético	DC
Ambiente	-10°C a +60°
Nível de proteção	IP44
Consumo máximo	STD: 35W \| PCD: 50W \| DUAL: 85W
Peso bruto (por corpo)	STD: 65 Kg \| PCD: 72 Kg \| DUAL: 85 Kg

Construção
Gabinete	- Tipo balcão, 100% construído com chapas de aço inox AISI 304 1,5mm de espessura cortadas à laser; - Estrutura robusta, sem deformações devido às tensões provenientes do mecanismo durante o trabalho de abertura e fechamento, garantindo a segurança dos usuários mesmo em caso de má utilização; - Sem parafusos ou elementos de fixação aparentes.
Acabamento	- Gabinete em aço inox escovado de baixa rugosidade; - Braços tubulares em aço inox; - Porta tubular em aço inox; - Painel para leitores e pictograma em acrílico preto; - Fechaduras com cantos arredondados.
Peso	Convencional 65Kg/ PCD 72kg/ Híbrido 85Kg.
Dimensões (mm - PxAxL)	- Convencional: 1200 (P) x 980 (A) x 280 (L) + braço 514 mm; - PCD: 1200 (P) x 980 (A) x 400 (L) + porta 900mm; - Híbrido: 1200 (P) x 980 (A) x 400 (L) + braço 514mm + porta 900 mm.
Vão de passagem	550mm e 900mm PCD.
Acesso ao equipamento	Tampa superior protegida por chave. Portas laterais removíveis protegidas por chave.
Acesso ao cofre	Quando equipado com cofre coletor, é fornecido com gaveta para resgate dos cartões com acesso externo protegido por chave.
Elemento de bloqueio	- Passagem convencional: 3 braços tubulares em aço inox, com mecanismo giratório; - Passagem PCD: Porta motorizada com estrutura tubular em aço inox.
Acesso infraestrutura	Pela base do equipamento, em qualquer uma de suas colunas, proveniente do piso.
Fixação	Através de elementos de fixação por ancoragem mecânica da estrutura do equipamento ao piso, com acesso pelas portas laterais, protegidas por chave.
Índice de proteção IP	IP44.
MCBF	5.000.000 de ciclos entre falhas.
Modelos de gabinetes	Convencional - TRB09-HF; PCD - TRB09-HF-PCD; Híbrido - TRB09-HF-DUAL.
Composição	Gabinete individual, podendo formar composições ilimitadas.
Taxa de passagem	Até 30 pessoas por minuto - tripod Até 60 pessoas por minuto - porta
