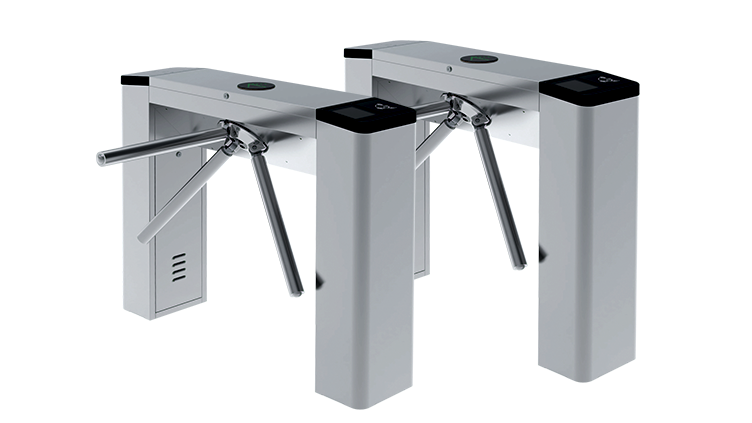

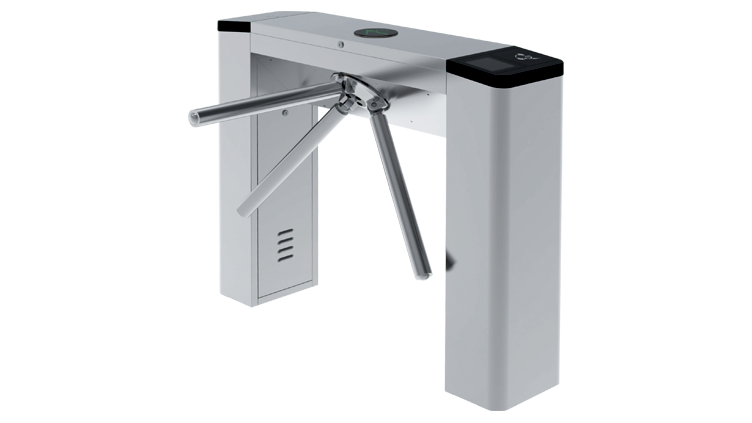

Catraca tipo Tripod VAATRB04
%20(1)?fmt=png-alpha&bfc=on)
%20(2)?fmt=png-alpha&bfc=on)
SOBRE A CATRACA VAATRB04
• Construída em aço inox 304, espessura 1,2mm, cortado a laser
• Funcionamento único ou bi-direcional
• Amortecedor de braço
• Indicador superior
• Reinicialização automática dos braços após cada passagem
• Mecanismo “heavy duty” para funcionamento 24h
• Componentes industriais de alta durabilidade
MODO DE OPERAÇÃO
• Passagem simples na direção configurada
• Passagem bidirecional
• Passagem livre na direção configurada (opcional)
GARANTIA
A catraca VAATRB04 possui garantia de um ano contra vícios de qualidade e defeitos de fabricação.
| ESPECIFICAÇÃO | |
|---|---|
| Tipo | Catraca balcão semi-automática |
| Dimensões (mm) | 1200 x 280 x 980mm (excl. braços) |
| Tempo de destrave | 0,2 s |
| Taxa de passagem | 35 pessoas / min. |
| Largura de passagem | 550 mm |
| Entrada de alimentação-fonte | 100 a 240 VCA |
| Tensão de operação | 24 VCC |
| Frequência | 50 a 60 Hz |
| Drive eletromagnético | DC |
| Ambiente | -25°C a +70° |
| Nível de proteção | IP56 |
| Consumo máximo | 35W |
| Entrada aux. | 12VCC |
| Peso bruto (por corpo) | 42 Kg |
| Construção | |
|---|---|
| Gabinete | - Tipo balcão, 100% construído com chapas de aço inox AISI 304 1,2mm de espessura cortadas à laser; - Estrutura robusta, sem deformações devido às tensões de trabalho de abertura e fechamento, garantindo a segurança dos usuários mesmo em caso de má utilização; - Sem parafusos ou elementos de fixação aparentes; |
| Acabamento | - Gabinete em aço inox escovado de baixa rugosidade; - Braços tubulares em aço inox polido; - Painéis modulares para montagem de leitores em plástico, com suporte universal para leitores de mercado; - Acabamento do pictograma em acrílico escurecido; - Fechaduras com cantos arredondados. |
| Peso | 42 kg (+3Kg com kit cofre coletor) |
| Dimensões (mm - PxAxL) | 1200 (P) x 980 (A) x 280 (L) + braço 520 mm |
| Vão de passagem | 550mm |
| Acesso ao equipamento | - Tampa superior para acesso ao mecanismo protegida por chave; - Porta inferior protegida por chave. |
| Acesso ao cofre | Quando equipado com cofre coletor, é fornecido com gaveta para resgate dos cartões com acesso externo protegido por chave. |
| Elemento de bloqueio | 3 braços tubulares em aço inox, com mecanismo giratório. |
| Acesso infraestrutura | Através das bases do equipamento, protegidos por portas com chave em suas colunas, proveniente do piso. |
| Fixação | Através de elementos de fixação por ancoragem mecânica da estrutura do equipamento ao piso, com acesso pelas portas laterais, protegidos por chave. |
| Índice de proteção IP | IP56 |
| MCBF | 5.000.000 de ciclos entre falhas |
| Modelos de gabinetes | Tipo balcão |
| Composição | Gabinete individual, podendo formar composições ilimitadas |
| Taxa de passagem | Até 35 pessoas por minuto |
| Características Elétricas | |
|---|---|
| Alimentação elétrica | 110 ou 220V AC, F/N/T ou F/F/T, 50 ou 60Hz. |
| Dispositivo de proteção | - Disjuntor bipolar fornecido; - Fonte com proteção contra curto-circuito na saída DC; - Gabinete aterrado; |
| Fonte de alimentação | - 90~240V AC, 50/60Hz, full range; - Alojada dentro do equipamento, com acesso pela porta inferior. |
| Consumo | 30W / 40W com kit cofre coletor |
| Interface com usuários | |
|---|---|
| Gabinete | - Estrutura com extremidades arredondadas, minimizando o risco de acidentes com usuários; - Leitores e pictogramas na tampa superior, posicionados na horizontal. Permite a montagem de leitor RFID e leitor QR code embutidos nos painéis modulares (4 no total); - Pictogramas laterais indicadores de modo de operação (sentido permitido/proibido) opcionais. |
| Sentido de passagem | Modo bi-direcional, somente saída ou somente entrada. |
| Elemento de bloqueio | - Posicionado ao centro do gabinete, permite acesso por ambos os lados; - Cavalete giratório com 3 braços tubulares equidistantes a 120 graus; - O braço em posição de bloqueio se mantém perpendicular ao gabinete, formando uma barreira pelo vão de passagem. |
| Contador de passagem | - Opcional, com possibilidade de usar 2 contadores, um para cada sentido; - Display LCD com 8 dígitos, bateria para operação e retenção dos dados por 5 anos. |
| Indicadores visuais | - Pictograma eletrônico superior em leds de alto brilho, posicionado ao centro. Indica a condição do bloqueio através de um X na cor vermelha e a liberação de acesso com setas na cor verde na direção permitida; - Opcional - Pictogramas eletrônicos laterais, em leds de alto brilho, indicando o modo de operação do equipamento (sentido permitido/proibido). Posicionados nas colunas do equipamento, permitindo que os usuários visualizem à distância. |
| Segurança | - Mecanismo tipo normalmente fechado, atuando os solenoides apenas quando o acesso for permitido, aumentando a longevidade do conjunto; - Função BQC (Braço-Que-Cai), com desarme do braço em posição de bloqueio para aumentar a vazão de passagem em caso de emergência. O rearme do braço é feito manualmente; - Opcional: Mecanismo tipo normalmente aberto (N.A.). Sem energia, o cavalete giratório fica livre, permitindo acessos sem controle. Com mecanismo tipo N.A., a função BQC não é presente. |
| Indicador sonoro | - Bipe curto para comandos aceitos, longo para falhas e acionamentos indevidos. |
| Interface com EAC | |
|---|---|
| Leitores compatíveis | - Biométrico fingerprint, RFID, QR Code, Código de barras, reconhecimento facial e etc; - Fornecido com suportes para leitores RFID internos. |
| Acionamento | - Via contato-seco, com acionamento independente para cada direção;
- Via comando RS-485; - Permite acionamento através de botões e controle remoto. |
| Feedback | Confirmação de passagem para cada sentido através de contato-seco ou comando RS-485. |
| Segurança | - Ao ser desenergizado ou através de comando, derruba automaticamente o braço em posição de bloqueio, permitindo a passagem de usuários em qualquer direção. - Pode ser interligado a sistemas de alarme e incêndio. |
| Chapa para montagem | Acomodada internamente ao equipamento, as chapas de montagem permitem a inclusão de controladores e acessórios sem a necessidade de painéis e quadros externos. |
| Opcionais | |
|---|---|
| Cofre coletor | - Permite que usuários visitantes depositem o cartão na abertura específica para este fim, com acionamento temporizado de solenoide para que o cartão permaneça em frente ao leitor de proximidade e garanta sua leitura; - Permite configuração de tempo de acionamento e retardo do solenoide. - Urna com capacidade para 100 cartões. Opcional 2: Urna expandida, com capacidade para 200 cartões. - Bocal e guia de recebimento conforme norma ISO 10536, permitindo uso de cartões na orientação vertical com presilhas tipo jacaré. |
| Estrutura reforçada | 100% construído com chapas de aço inox AISI 304 1,5mm de espessura cortadas à laser. |
| Componentes internos | |
|---|---|
| Mecanismo trípode | - Modo de operação normalmente fechado (N.F.), com liberação de giro através de duas solenoides individuais, uma para cada sentido; - Sensor de giro por chave de fim-de-curso com roldana; - Componentes de alta resistência, suportando altas tensões e forças de cisalhamento; - Mecanismo rolamentado em seu eixo e pontos de contato com os balancins; - Sistema suavizador de giro com desacelerador hidráulico, com regulagem de carga; - Sistema BQC acionado por solenoide e gatilho por mola tipo falha-aberta. Rearme manual do braço. Opcionais: - Mecanismo tipo NA (normalmente aberto). Ao cortar a energia, o tripé pode ser girado em qualquer direção, livremente; - Sensores ópticos para detecção de giro; - Sensores indutivos para detecção de giro. |
