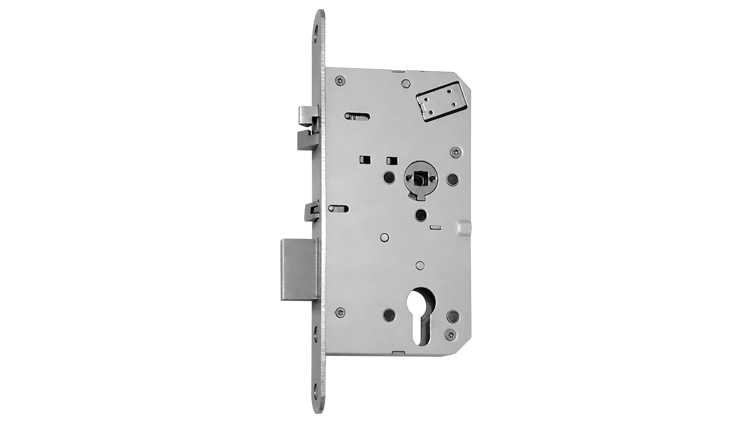

GML560
Fechadura Eletromecânica
Com a GML560 portas e outros bloqueios controlados por maçaneta podem ser configurados para ficarem trancadas em caso de falta de energia (falha fechada) ou destrancadas (falha aberta). Na configuração falha fechada, sempre que a fechadura estiver com alimentação elétrica a maçaneta recolherá o trinco, possibilitando a abertura da porta. Quando a alimentação elétrica for interrompida a maçaneta trabalhará isolada, sem acionar o trinco, impossibilitando a abertura da porta. Na configuração falha aberta, o acionamento elétrico tem funcionamento oposto.
Apenas a maçaneta externa deve ser controlada eletricamente. Por questão de segurança a fechadura sempre poderá ser aberta pela maçaneta interna. A abertura mecânica com a chave sempre é possível (função key override).
CONFIGURAÇÃO
FALHA FECHADA / FALHA ABERTA
• A. Quando o parafuso de configuração está localizado em A , a fechadura está configurada como Falha Aberta
• B. O parafuso em B está Falha Fechada.
CONFIGURAÇÃO DO LADO
Os 2 parafusos (A e B) de configuração devem ficar sempre na face virada para o lado interno da porta (lado em que a maçaneta sempre deve acionar o trinco). Se o padrão de fábrica não atender a necessidade, altere os 2 parafusos para o outro lado.
DIAGRAMA DE LIGAÇÕES
O padrão de fábrica é Falha Aberta.
| COR | PORTA | MONITORAMENTO |
|---|---|---|
| Cinza | Key01 NA | Trinco |
| Verde | Key02 NA | Cilindro |
| Amarelo | Key03 NA | Lingueta |
| Laranja/Azul | Key04 NF | Maçaneta |
| Marrom | Polo COMUM para Key01, Key02, Key03, Key04 | |
| Branco | N/A | |
| Preto | Alimentação (-) | |
| Vermelho | Alimentação (+) | 12/24V DC 300mA |
| Características Técnicas | |
|---|---|
| MCBF | 200.000 ciclos |
| Tensão de operação | 12/24V DC |
| Corrente | Máx 500mA | 200mA em repouso |
| Microswitch | Máx 125V, 1A |
| Temperatura de operação | -20°C / +60°C |
| Lingueta | 20mm |
| Trinco de dupla ação | 10mm |
| Backset | 60mm |
| Distância | 72mm |
| Testa | 20, 24mm |
| Cubo da maçaneta | 8mm |
| Funções configuráveis | |
| Funções mecânicas | • Seleção do modo de operação • Seleção do lado acionado eletricamente |
| Função elétrica | • Falha Fechada / Falha Aberta |
| Sensores de Monitoramento | • Posição da lingueta • Posição do trinco auxiliar • Posição da maçaneta • Posição do cilindro |
